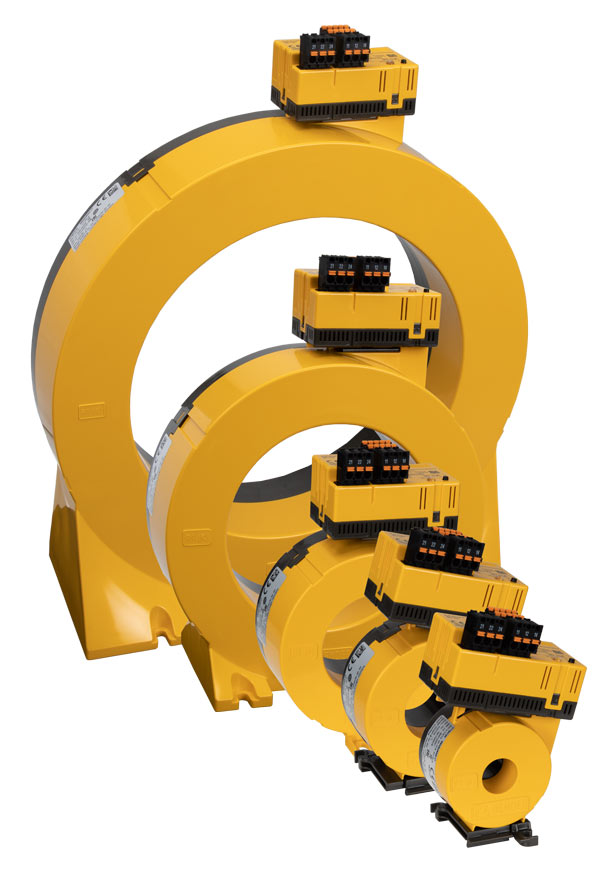

LINETRAXX® RCMB300 系列
剩余电流监视模块RCMB300系列，用于测量接地系统(TN和TT)中的交流和直流故障电流。这些模块能够在直流频率范围内测量高达IΔ = 20 A的剩余电流，其频率范围为直流0....100 kHz。
两个单独可调的响应值允许区分预警和报警。当达到响应值IΔn2(报警)时，输出继电器K1和K2开关。
这些模块带有RS-485接口，与Modbus RTU配合使用，可用于传输测量值和报警值。也可以通过此接口设置参数。
剩余电流监视模块分别由RCMB301评估电子仪和CTBC20(P)...210(P)系列测量电流互感器芯组成。组装一个完整的模块，需要电子元件和测量电流互感器芯；如果单独订购，则必须在启动期间将这两个部件插入并校准。
CTBC20P...210P的测量电流互感器芯 系列具有集成的磁屏蔽，适用于高负载电流或浪涌电流的应用
剩余电流监视模块RCMB300系列，用于测量接地系统(TN和TT)中的交流和直流故障电流。这些模块能够在直流频率范围内测量高达IΔ = 20 A的剩余电流，其频率范围为直流0....100 kHz。
两个单独可调的响应值允许区分预警和报警。当达到响应值IΔn2(报警)时，输出继电器K1和K2开关。
这些模块带有RS-485接口，与Modbus RTU配合使用，可用于传输测量值和报警值。也可以通过此接口设置参数。
剩余电流监视模块分别由RCMB301评估电子仪和CTBC20(P)...210(P)系列测量电流互感器芯组成。组装一个完整的模块，需要电子元件和测量电流互感器芯；如果单独订购，则必须在启动期间将这两个部件插入并校准。
CTBC20P...210P的测量电流互感器芯 系列具有集成的磁屏蔽，适用于高负载电流或浪涌电流的应用
特点
- 不间断地剩余电流监视，符合DGUV Vorschrift 3规范（德国社会意外保险条例3）
- 简单便捷的导轨安装和螺丝安装方式
- RS-485接口与Modbus RTU(读取测量值/设置参数)
- 集成开关输出，有两个转换触点K1和K2 (与电隔离)
- 频率范围，DC…100 kHz
- 组合测试和重置按钮
- 多彩LED液晶屏显示操作、超出响应值、干扰以及状态消息
- 交直流敏感型B型测量值采集符合标准IEC 60755
- 交直流敏感型B+型测量值采集符合标准VDE 0664-400
- 可单独计算剩余电流值的交流和直流组件以及 真实有效值
- 可更换电子外壳，无需机械分离初级导体
- 在监视要求发生变化时，扩展/改造或修改功能
- 由于全电磁屏蔽，因此对负载电流不敏感（仅CTBC20P…210P）
- 带周期性测试电流的测量电流互感器的连接监视
- RCMB301可以与所有尺寸的CTBC系列测量电流互感器组合使用
- 电源电压DC 24 V
LINETRAXX® RCMB300 系列 变体
RCMB模块的组成：
电子原件模块 + 测量电流互感器 = RCMB-模块
电子评估单元
| 型号 | 电源电压US | 版本 | 订货号 |
|---|---|---|---|
| RCMB301 | DC 24 V (19,2…28,8 V) | Modbus RTU | B74043100 |
端子包含在发货范围内。
测量电流互感器
| 型号 | 内径 | 订货号 |
|---|---|---|
| CTBC20 | 20 mm | B98120001 |
| CTBC20P | 20 mm | B98120002 |
| CTBC35 | 35 mm | B98120003 |
| CTBC35P | 35 mm | B98120004 |
| CTBC60 | 60 mm | B98120005 |
| CTBC60P | 60 mm | B98120006 |
| CTBC120 | 120 mm | B98120007 |
| CTBC120P | 120 mm | B98120020 |
| CTBC210 | 210 mm | B98120008 |
| CTBC210P | 210 mm | B98120021 |
P = 全电磁屏蔽
可选的附件，用于 LINETRAXX® RCMB300 系列
附件
| 描述 | 订货号 |
|---|---|
| RS-485转USB接口转换器 | B95012045 |
| 用于RCMB301模块的端子块* | B74043124 |
| 用于CTBC20和CTBC20P的安装片* | B91080111 |
| 用于CTBC35和CTBC35P的安装片* | B91080112 |
*包含在发货范围内
电压电源
| 型号 | 最多能连接电流互感器的数量 | 订货号 |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112 |
