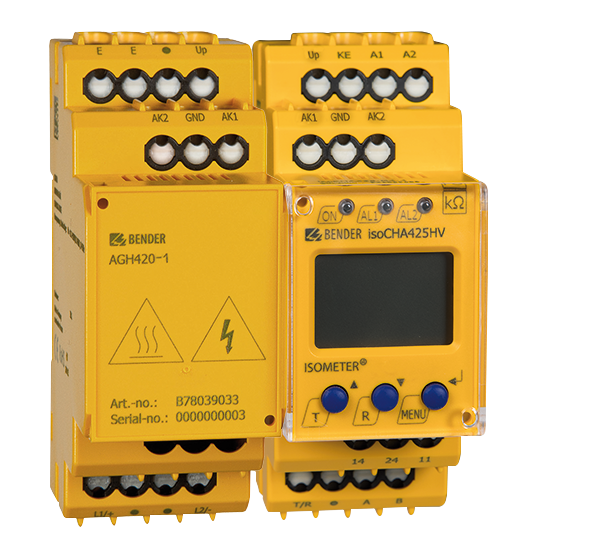

ISOMETER® isoCHA425HV + AGH420-1/AGH421-1
- 可适配CCS和CHAdeMO两种标准
- 标称电压直流1000V
- 对称和不对称绝缘故障的检测
- 电气隔离Modbus RTU接口
- 故障定位的显示(DC+/DC-/对称故障)
ISOMETER® isoCHA425HV与耦合仪AGH420-1/AGH421-1组合使用，监视直流快速充电站的绝缘电阻RF，标称系统电压范围在DC 0V至1000V之间，符合CHAdeMO标准或CCS标准。
为了满足应用标准的要求，必须对设备进行定制化的参数设置，以使其适应当地设备和操作条件。
请注意技术参数手册中显示的应用领域和合理使用范围。
- 可适配CCS和CHAdeMO两种标准
- 标称电压直流1000V
- 对称和不对称绝缘故障的检测
- 电气隔离Modbus RTU接口
- 故障定位的显示(DC+/DC-/对称故障)
ISOMETER® isoCHA425HV与耦合仪AGH420-1/AGH421-1组合使用，监视直流快速充电站的绝缘电阻RF，标称系统电压范围在DC 0V至1000V之间，符合CHAdeMO标准或CCS标准。
为了满足应用标准的要求，必须对设备进行定制化的参数设置，以使其适应当地设备和操作条件。
请注意技术参数手册中显示的应用领域和合理使用范围。
特点
- 监视直流快速充电站的绝缘电阻RF，符合CHAdeMO标准或组合充电系统(CCS)
- CHAdeMO (CHd模式):
– 检测系统电压范围50V至1000V之间的绝缘故障，单极绝缘故障RFU最高100kΩ，响应时间1s，最高2MΩ，响应时间10s
– 高达160kΩ的两极对称绝缘故障RFS的响应时间最多10s
– 每个导线的最大系统泄露电容1.6 μF - CCS (dc模式):
– 检测高达2 MΩ的绝缘故障
– 最大的系统泄漏电容Ce：20 μF
– 在Ce≤5μF或RF≤100kΩ时的响应时间tan：≤10s - 系统泄露电容Ce的测量
- 带欠电压/过电压检测的标称系统电压Un 的测量(True RMS)
- 剩余电压UL1e (L1/+和地之间)和UL2e(L2/-和地之间)之间的测量
- 直流剩余电压
- 可选启用延迟、响应延迟和延迟释放
- 两组独立可调响应值，其范围为5...600 kΩ（报警1和报警2）
- 通过LED灯(“AL1”, “AL2”)、显示屏和报警继电器(“K1”, “K2”)发送报警信号
- 带连接监视的设备自动自检
- 可选常闭或常开操作
- 通过多功能液晶屏显示测量值
- 可激活故障记忆
- RS-485(电气隔离)包含下列协议：
– BMS接口(本德尔测量设备接口)，用于与本德尔其他组件进行数据交换
– Modbus RTU
– IsoData (用于连续数据输出) - 密码保护，防止未经授权的参数更改
- 停止模式用于停用测量脉冲发生器
应用
- 用于电动汽车的直流充电站符合日本充电标准CHAdeMO
- 用于电动汽车的直流充电站符合兼容IEC 61851-23标准的CCS(组合充电系统)
ISOMETER® isoCHA425HV + AGH420-1/AGH421-1 变体
| 型号 | 标称系统电压Un | 订货号 | 订货号内容 |
|---|---|---|---|
| isoCHA425HV-D4-4 + AGH420-1 | CCS: DC 0…1000 V CHAdeMO: DC 50…1000 V | B71036396 | B71036394 B78039033 |
| isoCHA425HV-D4-4 + AGH421-1 | CCS: DC 0…1000 V CHAdeMO: DC 50…1000 V | B71036399 | B71036394 B78039034 |
可选的附件，用于 ISOMETER® isoCHA425HV + AGH420-1/AGH421-1
| 型号 | 订货号 |
|---|---|
| 螺丝端子安装夹 (每台设备1片) | B98060008 |
| 安装支架 XM420 | B990994 |
