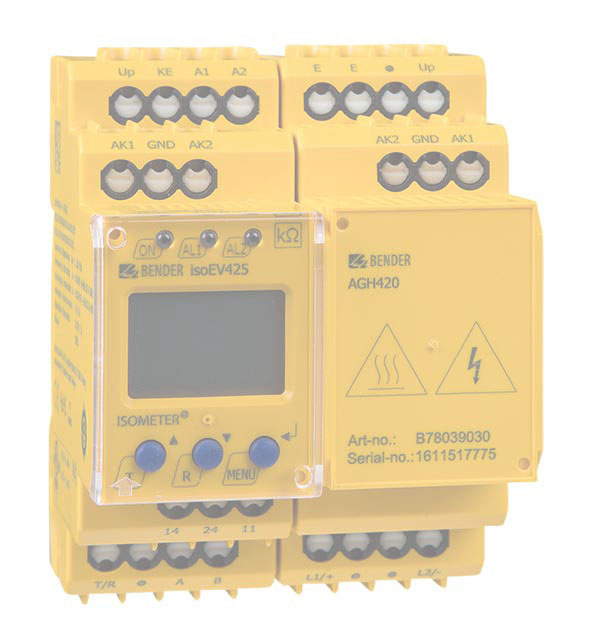

ISOMETER® isoEV425 + AGH420
特点
- 用于直流充电站的绝缘监视 (模式4符合IEC 61851-1/CD 61851-12)，应用于电动车的充电；
- 标称系统电压：DC 0…1100 V，AC 0…793 V；
- 2组出厂设置响应值；
- 泄漏电容 ≤ 5 μF；
- 系统/大地连接的连续监视；
- LED: Power On, 报警1, 报警2；
- 内部测试/重置按钮；
- 2组报警继电器 (每组一个常开触点)；
- 可选常开或常闭操作；
- 可选故障记忆动作；
- 具有自动报警的自检功能；
- 多功能液晶显示；
- RS-485接口；
- 紧凑型双模外壳 (36 mm) ；
- 通过推线端子快速接线；
应用
- 用于电动汽车充电的直流充电站，符合标准IEC 61851-23；
ISOMETER® isoEV425 + AGH420 变体
| 型号 | 标称系统电压* Un | 电源电压* US | 响应值Ran | 系统泄漏电容Ce | 订货号** |
|---|---|---|---|---|---|
| isoEV425-D4 + AGH420 | DC 0…1000 V / AC 15…460 Hz, 0…793 V | DC 22…250 V / AC 42…460 Hz, 90…250 V | 100 kΩ / 300 kΩ | ≤ 5 μF | B71036401 B91036401 |
* 绝对值
**(B7… = 推线端子/ B9… = 螺丝端子)
可选的附件，用于 ISOMETER® isoEV425 + AGH420
| 型号 | 订货号 |
|---|---|
| 螺丝端子安装夹 (每台设备1片) | B98060008 |
| 安装支架 XM420 | B990994 |
